Горелка ГВП-40
Горелка ГВП-40 разработана применительно к системе отопления вращающейся трубчатой печи для обжига огнеупорной глины. Общий вид горелки приведен на рисунке.
Особенностью горелки является подвод воздуха в ее корпус в количестве около 10% от необходимого для полного сгорания топлива, так как основной поток воздуха в печь входит из охладителя.
Горелка подвешена на продольной балке, установленной на рабочей площадке печи рядом с разгрузочной головкой, и может перемещаться на роликах.
Розжиг горелки осуществляется электрогазовым запальником, устанавливаемым вне горелки около ее корпуса и размещенном в направляющий трубе.

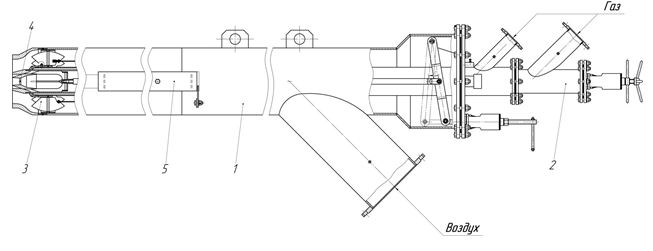

1 - корпус; 2 - газовая часть; 3 - завихритель; 4 – газовое сопло;
5 - направляющая труба запальника.
