Горелка ГВП-4
Горелка ГВП-4 разработана для сжигания природного газа во вращающихся печах.
Газовая часть горелки выполнена из двух коаксиально расположенных труб, образующих каналы, в которые по отдельным патрубкам подведен газ. Каждый канал оканчивается сменным соплом. На поверхности наружного канала установлен лопаточный завихритель воздуха с приводом.
Если горелка монтируется на торцевой головке печи неподвижно, то на корпусе горелки выполняется обычный монтажный фланец (на рис. не показан).
Если горелка выполняется подвижной, то в нижней части ее корпуса выполняются цапфы для монтажа горелки на опорно-поворотном кронштейне.
Кронштейн выполняется в виде навесной конструкции, которая крепится на торцевую стенку головки печи.

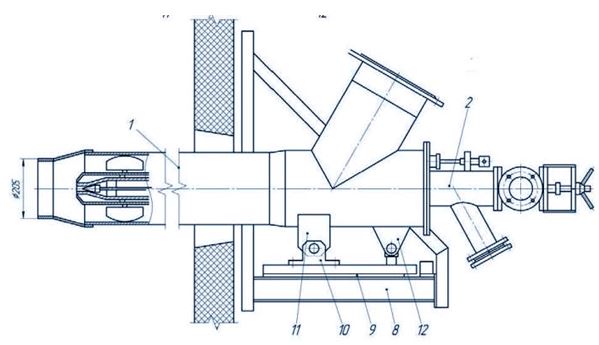

1 - корпус; 2 - газовая часть; 3 - центральное сопло; 4 - периферийное сопло;
5 - завихритель; 6 - привод лопаток; 7 - привод дросселя; 8 - кронштейн;
9 - поворотная платформа; 10 - стойка; 11 - цапфа; 12 - толкательная опора.
